昔作ったイナズマもどきは 友人にあげてしまいました． もう一度つけてみたい衝動にかられたので また作ってみることに． 今回は何と，エンジンをかけるとLEDが光る 高機能バージョンです．
まずはケースに穴あけ． 押さえるものがなくて，足ではさんでます． フツーの人は，真似しないように．
前回色々書いたので，今回は 細かいことはナシ． 部品を半田付けしていきます．

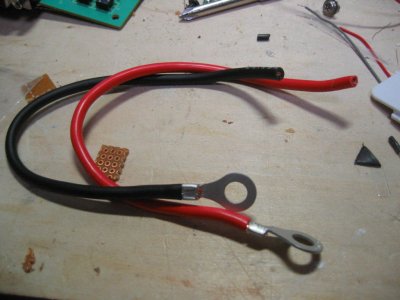

今回，余った太線で端子をつけます． 何となく高級感アップ．

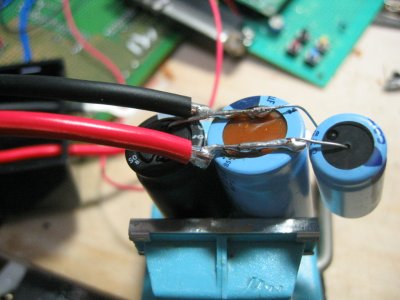

テキトーに半田付け． 個人用で，しかもナゲヤリ仕様なので， 基盤も使わず空中配線． 耐久性，安全性を求める人は しっかりと作りましょう．
ケースに収めます． 位置が確定したら，ホットボンドでゴテゴテに． ガッツリ固定します．

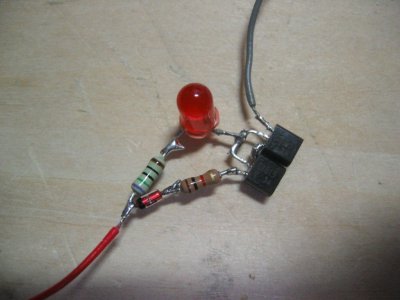

んで，コイツが高機能バージョンの要． ツェナーダイオードという部品を使って 電圧を判断します．

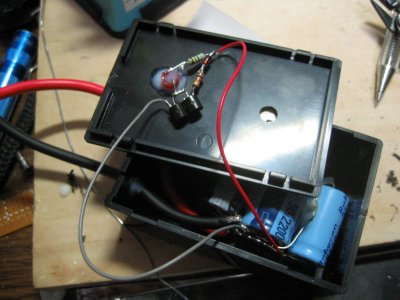

これを，ケースの表に出るように接着． 何となく，プラリペアを使って固定してあります． 贅沢な・・・・．

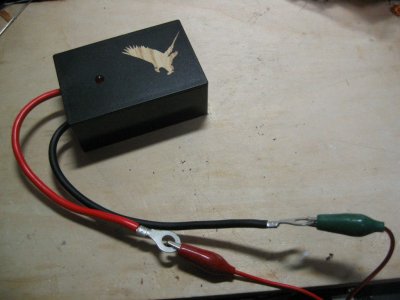

完成した物がこちらになります〜． 普通のバッテリ電圧（13.8V前後）では LEDは消灯したまま．
エンジンをかけて，バッテリに充電電圧（14.5V近く） が掛かるとLEDが点灯． む，この方法はフォグとかにも応用できそう． バッテリに接続するだけで，自動ON:OFF． |
